智能臺秤設備
為針對稱重測量設備設計一套兼容型控制面板。面板是基于ARM架構運行l(wèi)inux系統的可交互嵌入式設備（7吋電阻觸摸屏），用戶可以通過觸摸界面配置稱重設備和獲取稱重?cái)?shù)據并顯示。
1、背景
嵌入式控制面板方案，用于稱重設備控制。
2、基本驅動需求
（1）雙路網口，用于實現設備串聯
（2）1路HOST USB，用于數據傳輸
（3）1路wifi模塊，客戶希望增加藍牙，需要改方案，同時實現藍牙和wifi功能
（4）1路RS485，通過串口轉換實現
（5）1路CAN總線
（6）RTC實時時鐘
（7）兩路串口
（8）7寸RGB屏，引腳有所調整，需要再確認接口的問題
（9）4線電阻屏
（10）1路led指示燈
（11）1路蜂鳴器
（12）SD卡
|

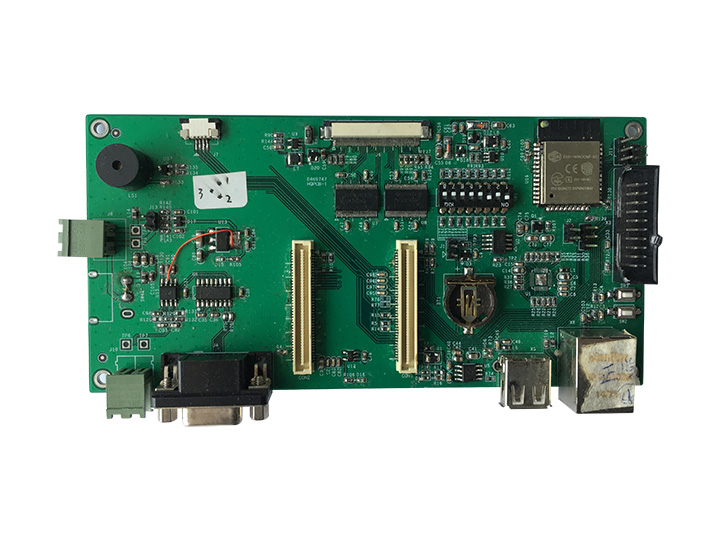

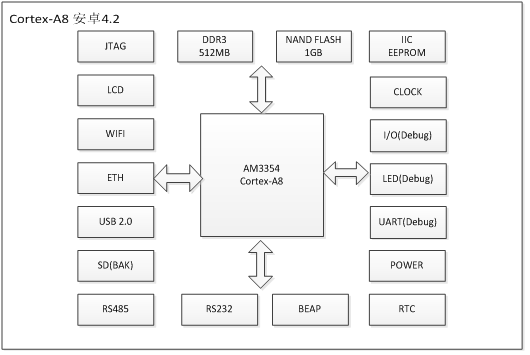

芯片/架構 |
廠家 |
主頻（MHz） |
單價（RMB） |
綜合性能 |
|
S3C6410（ARM11） |
Samsung |
667 |
/ |
/ |
|
AM3354（A8） |
TI |
800 |
/ |
/ |
|
IMX6L（A9） |
NXP |
1000 |
/ |
/ |

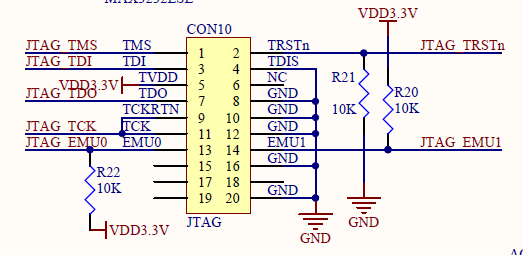

JTAG
用于AM3354調試、仿真接口，支持邊界掃描。
DDR3

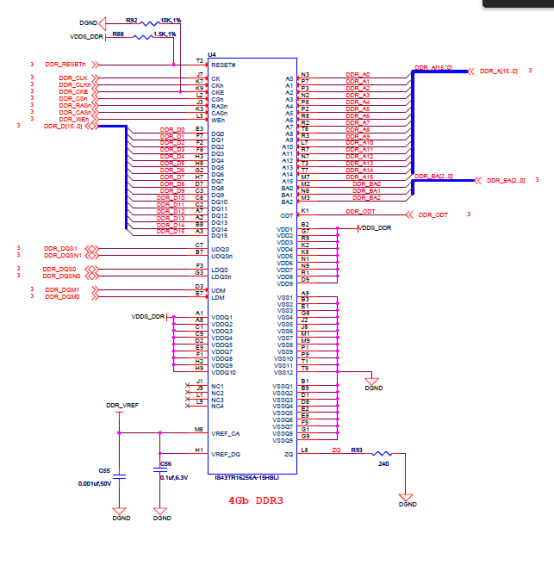

AM3354支持≤16bit ，1Gb地址尋址，支持≤512MB的DDR3。
NAND FLASH
目前設計為1GB容量，對于android4.2 256MB的容量可完成系統存儲，驅動存儲。在燒寫的u-boot kernel root時應注意啟動模式選擇，本方案將設計用于燒寫和正常啟動的boot薄碼開關。
IIC/EEPROM
配置DS2460 帶有EEPROM的SHA-1處理器，用于CPU系統認證和加密，同時本方案使用的電源芯片共用IIC總線的EEPROM。

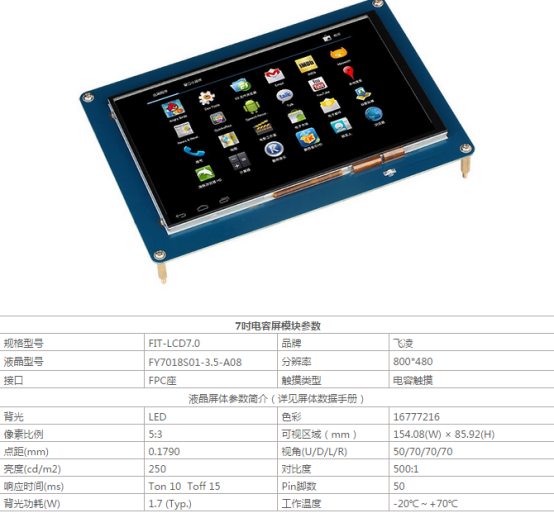

LCD
USB2.0
USB2514B可以實現4路USB接口，在設計時，保留1路OTG接口。

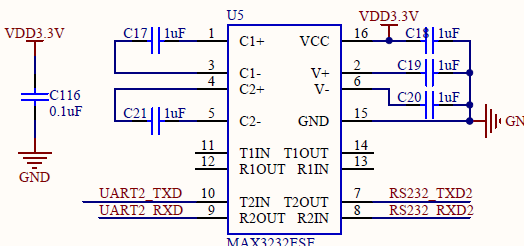

RS232
IO
為調試使用，預留部分GPIO接口，用于調試使用
LED
為調試使用，為關鍵信號預留LED燈，用于調試使用，如電源，以太網等。
電源
由于主板使用的電源種類較多，并要求實現上電時序控制，因此使用主芯片TPS65217C芯片作為主電源芯片，并實現24V到5V的降壓處理。
